DELL Optiflex.. 내부의 모습..~


내부 사진들만 우선 포스팅 합니다..
외부 케이스에 모델명이 적혀 있을텐데.. 이미 완전 분해해서 물청소 후 말려놓고..
사진을 찍어놓지 않았더니.. ㅡ_ㅡ;; 난감하네요..ㅠㅠ;

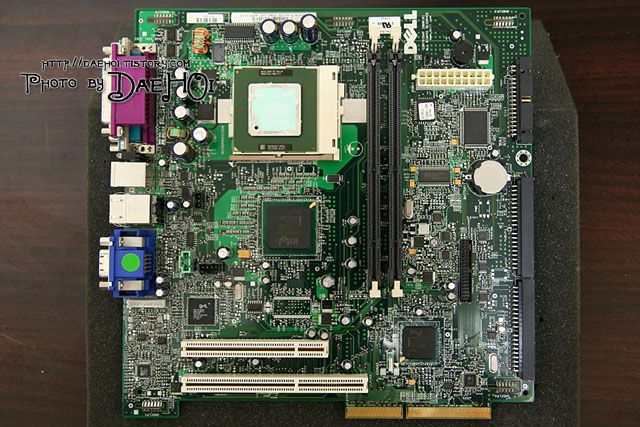

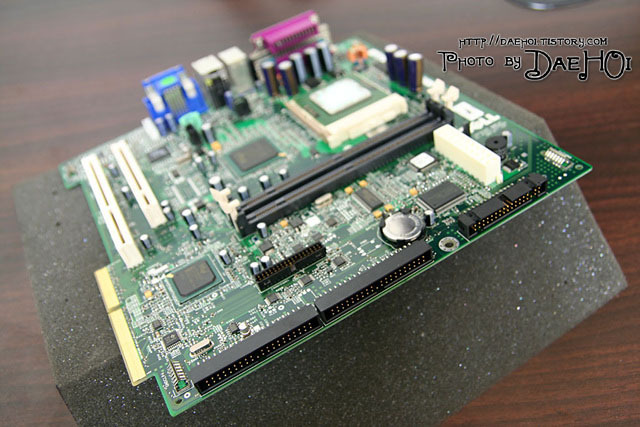

▲ 메인보드 정면 입니다. 무언가 특이함이.. 보이지 않습니까~? ㅋㅋ

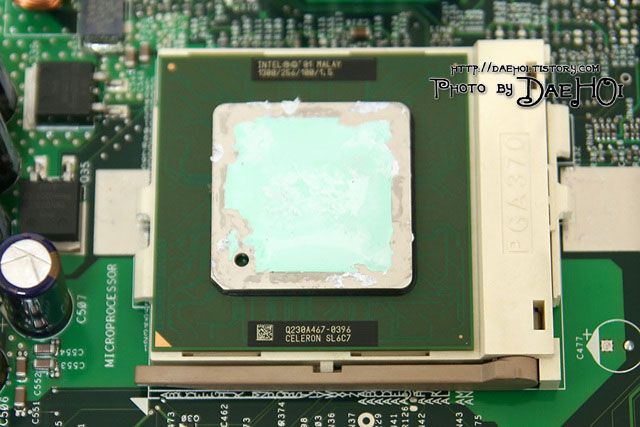

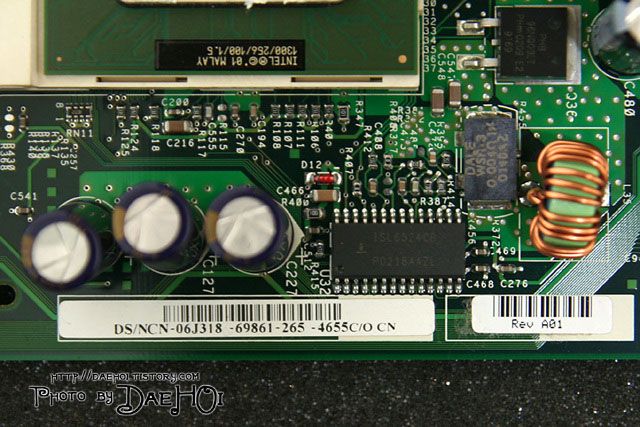

▲ 사용된 Intel Pentium 3 Tualatin 1.3G 입니다..
저 녹색은.. 써멀패드 인 것 같습니다.. 벗겨내야 되더군요;;

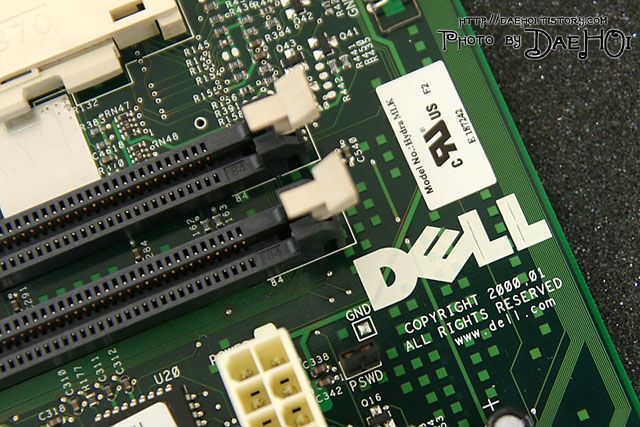

▲ 메모리 슬롯 위쪽으로 DELL 마크가.. ㅡ_ㅡ;;

▲ 메인보드 상단에.. Serial? 혹은 Product Code? 가 적혀있구요..

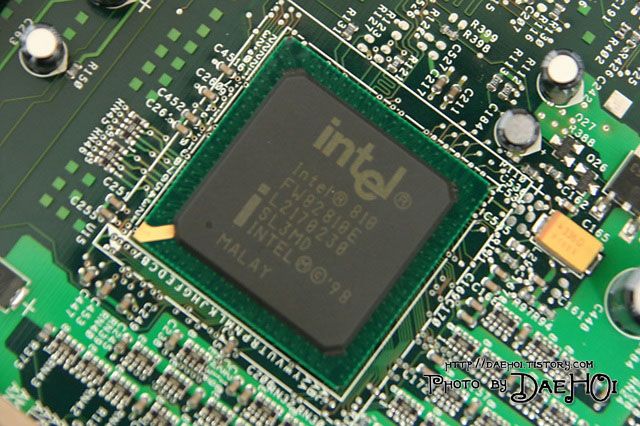

▲ 사용된 Intel 810E 칩셋.. 투알라틴을 지원하다니.. 덜덜..;;

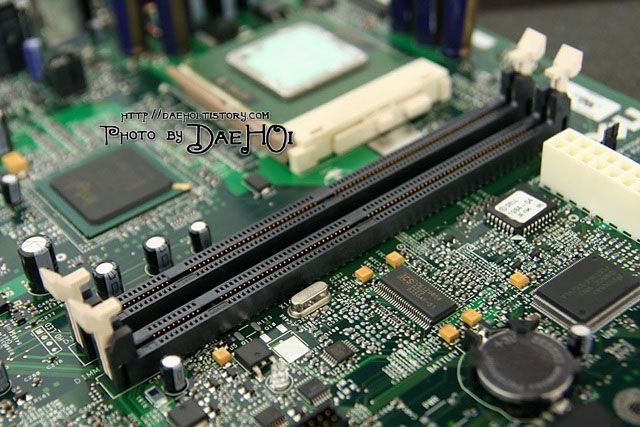

▲ 2개의 메모리 슬롯.. 당연히.. SDRAM을 사용합니다.. ㅠ;

▲ 메인보드 우측으로 2개의 IDE와 1개의 Floppy 슬롯이 있습니다..
구형인데도 불구하고.. ㄱ자 모양이네요..^^;

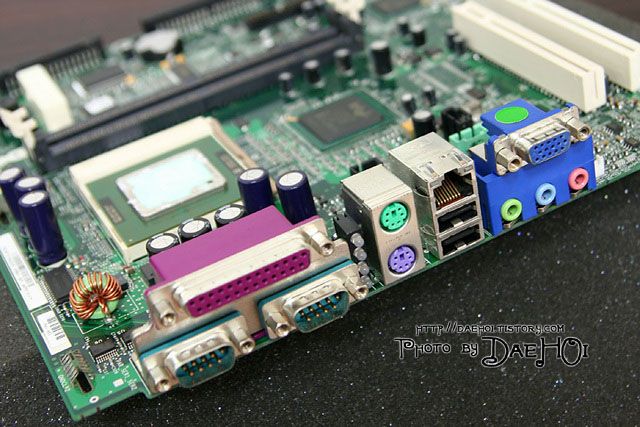

▲ 백패널부.. PS/2 포트들이 가운데에.. ㅡ_ㅡ;;
가운데에는 4개의 LED도 있고.. 색다른 위치입니다..^^

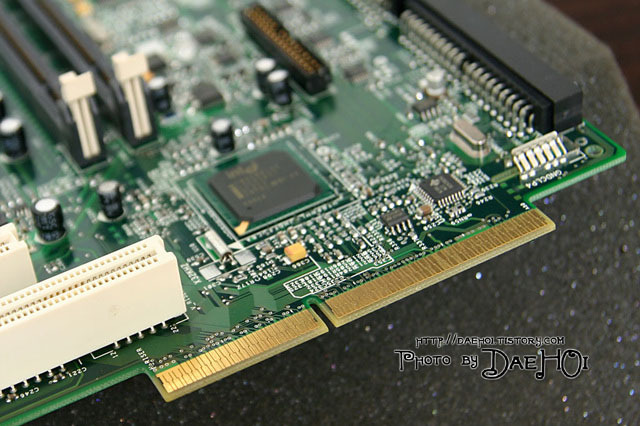

▲ 메인보드 하단인데.. 이 메인보드를 다른곳에 장착할 수 있는건지.. =_=;
하여간 신기한 구조 입니다..ㅋ

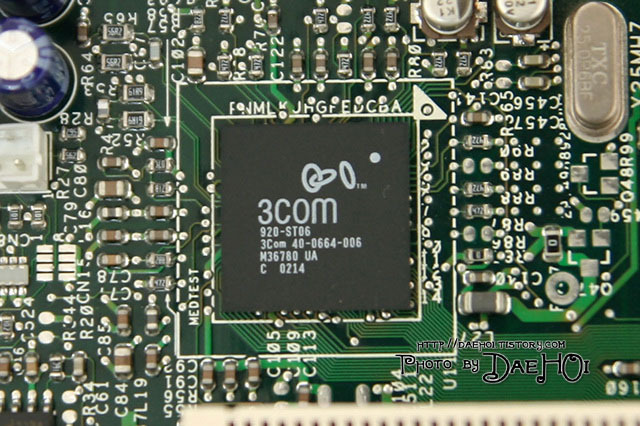

▲ 내장LAN일 것 같은.. 3COM 칩셋.. ㅡ_ㅡ;

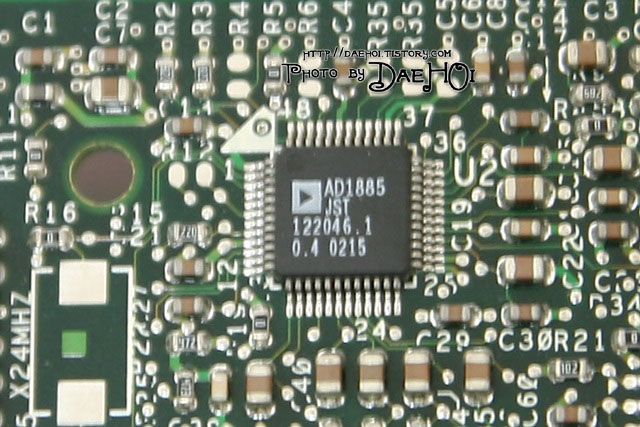

▲ AD1885.. 아마 사운드 칩셋이겠죠~?

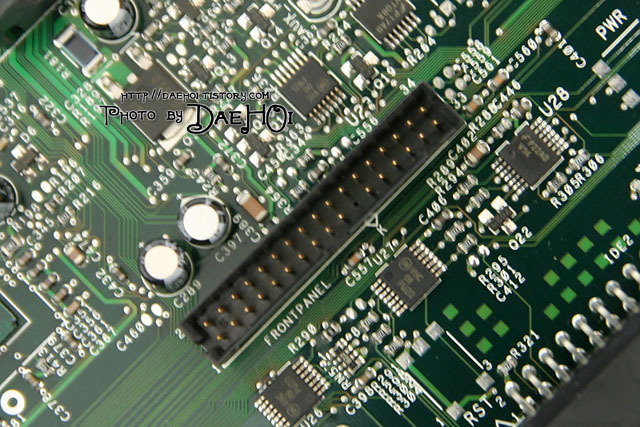

▲ 요녀석이.. FRONTPANEL 연결단자 입니다.. 일반 IDE보다 작고.. 핀수도 많고..
케이스 전면부의 On/Off | LED들 | 스피커 | 전면 USB 연결을 모두 포함하고 있습니다..ㅠㅠ;

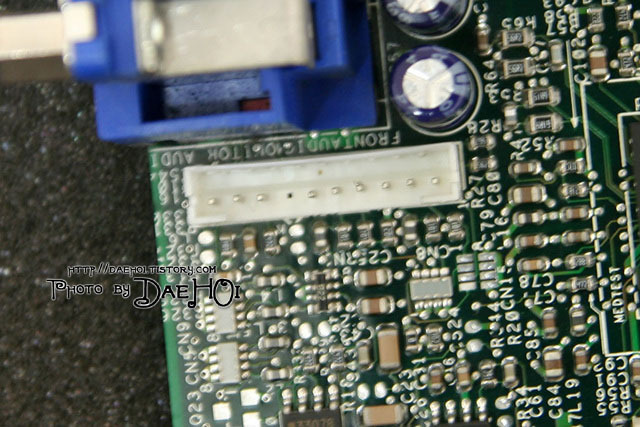

▲ 요녀석이.. 케이스 전면 오디오 단자..

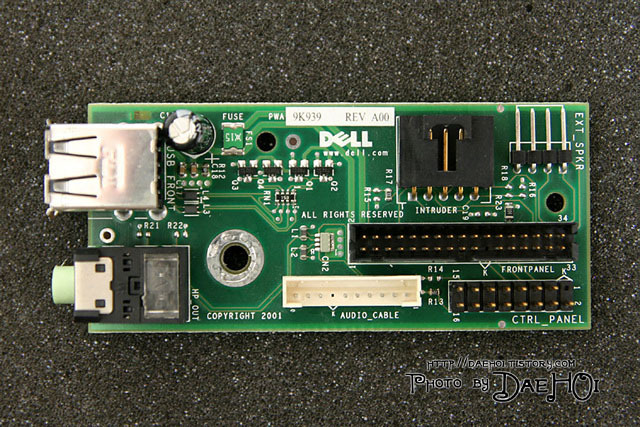

▲ 케이스 전면의 모듈.. FRONTPANEL부는 좀전에 설명드렸고..
INTRUDER는 케이스 개/폐 여부를 판별하는 것 같습니다.. 우측으로 스피커 단자가 있고..
CTRL_PANEL은 다시 케이스 전면 위쪽으로 올라가서 On/Off 단자와 LED와 연결됩니다..
머가 이리 복잡한지.. 케이블도 없는데 말이죠..ㅠㅠ;

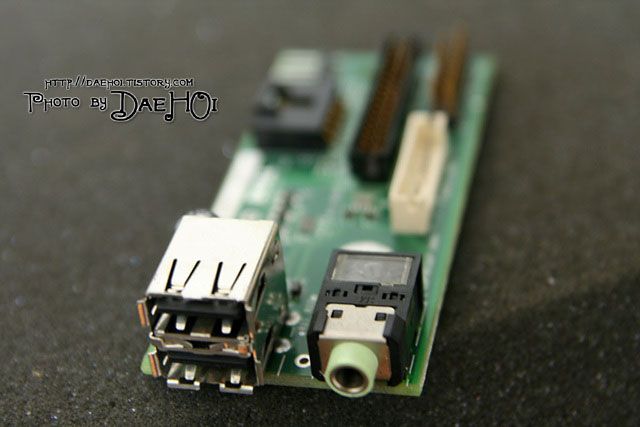

▲ 전면으로 나가는건.. 2개의 USB와.. 헤드셋 단자! 으흣~

우선.. 청소중이라.. 내부 부품만 살짝 보여드렸습니다..
케이스는 튜닝을 해야되는데.. 너무 막막하네요.. 흑..ㅠ;
