2017-9-29 / 로지텍 G400s 마우스 버튼 수리



얼마전부터 인터넷 브라우저에서 휠버튼을 누르면 새창이 떠야 하는데..

창이 뜨지 않는 현상이 자꾸 발생하더군요.



사이트 문제인지, PC에 문제인지, 마우스 문제인지.. 테스트 해보니 마우스 버튼이 문제였습니다..

2012년 말쯤.. 중고로 구입해서 잘 사용하던 로지텍 G400s 였는데.. AS기간은 이미 지났고..

어차피 스위치일테니.. 하고 직접 수리를 해 보기로 합니다..



거기에다가 아는 형님께서 옴론 스위치를 몇개 가지고 계시다고 낼름 주시더라구요.. ㅋ





먼저, 마우스 분해에 들어갑니다.. MX518 하고 바닥면이 살짝 달라서 확인해보니 나사 위치는 동일하나 서퍼를 분리해야 됩니다..

로지텍 G400s 분해라고 검색하니 친절하게 동영상까지 나오네요.. ㅋ

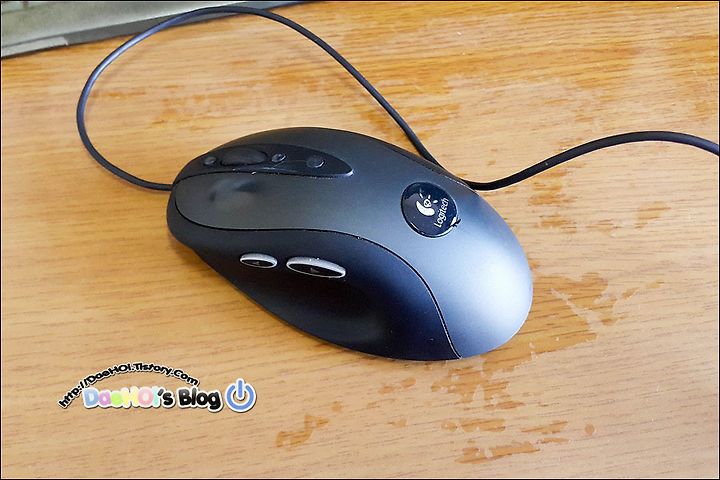

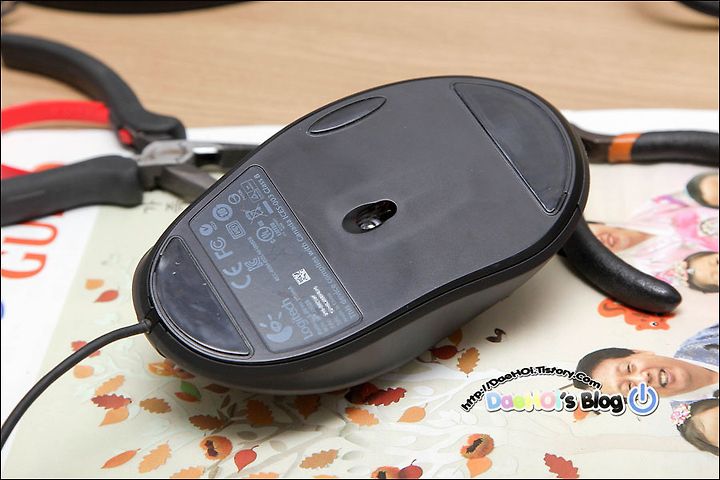

▲ 수리를 해야할 로지텍 G400s 마우스 입니다.. 납땜을 해야 해서 회사로 들고 왔습니다..만..?

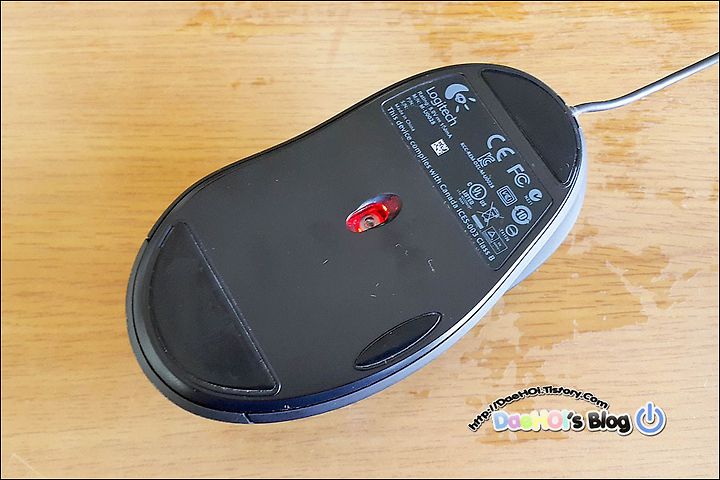

▲ 마우스 분해를 위해 바닥면과 상단의 서퍼를 분리해 줍니다..

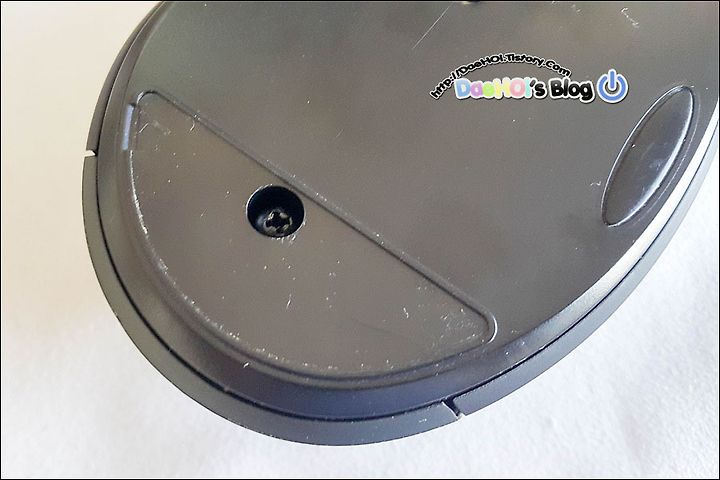

▲ 하단 서퍼 제거 후 나사 1개 탈거..

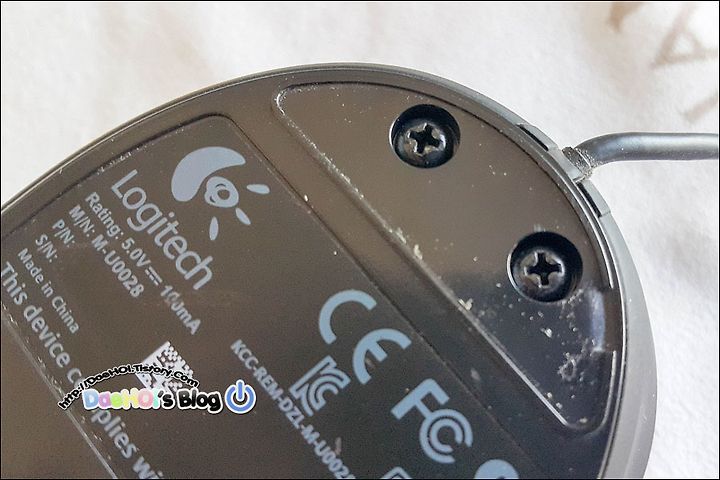

▲ 상단 서퍼 제거 후 나사 2개 탈거 하면 됩니다..

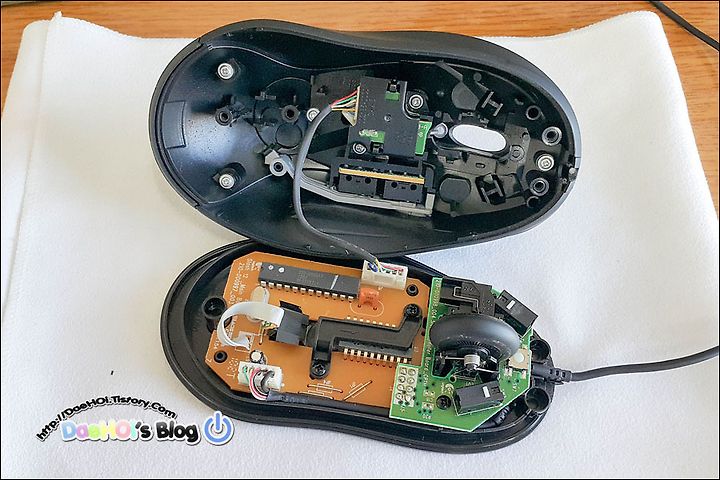

▲ 나사 3개 탈거 후 마우스를 오픈! 하였습니다..

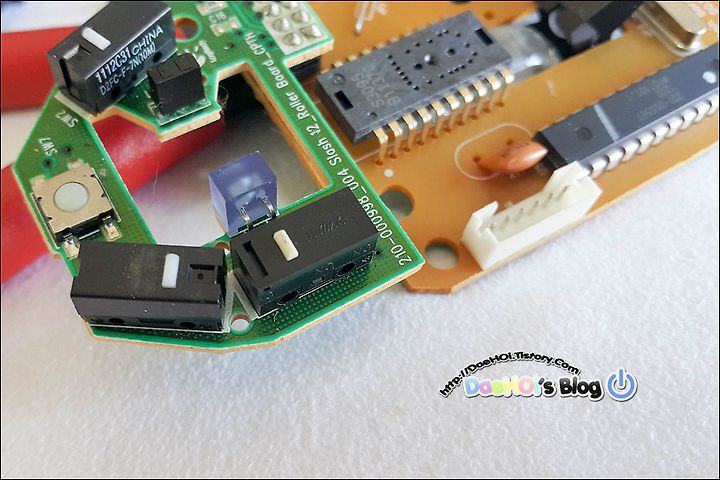

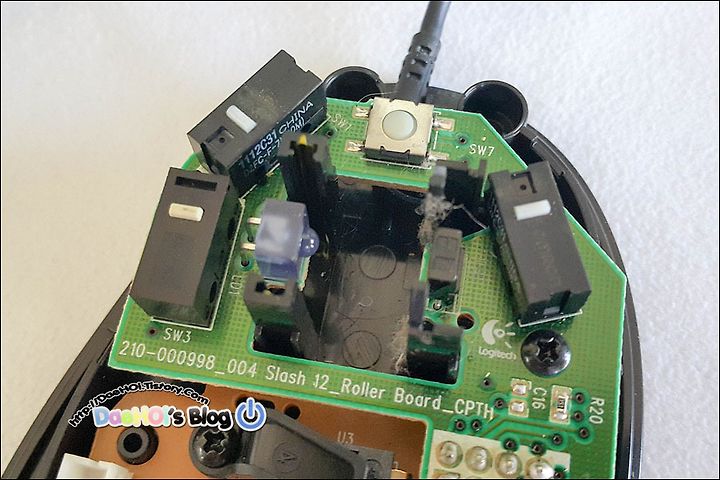

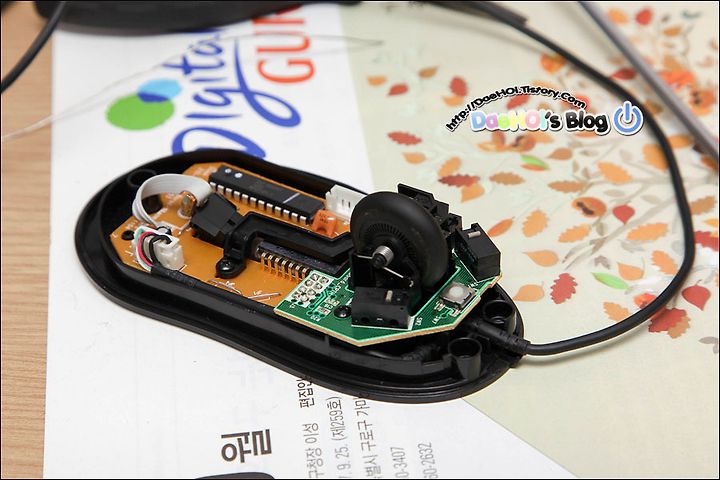

▲ 휠도 제거 하고 교체할 스위치를 살펴봅니다.. 맨 좌측 SW3 이 휠 버튼입니다..

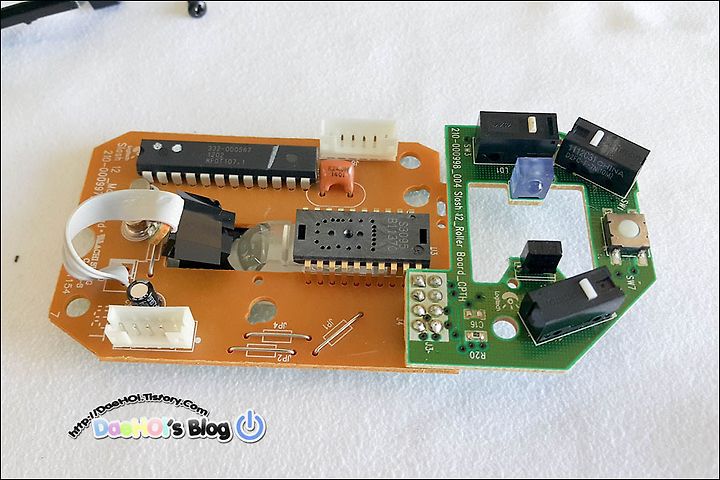

▲ 나사 2개를 더 풀고, 케이블도 제거 하고 PCB만 따로 분해해 가지고 옵니다..

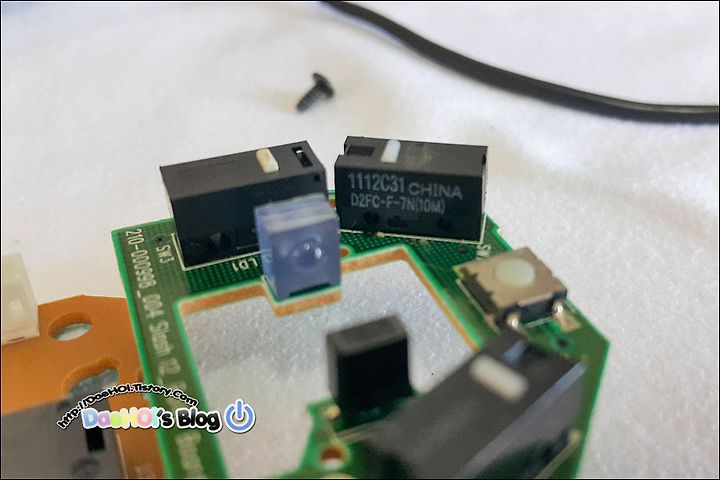

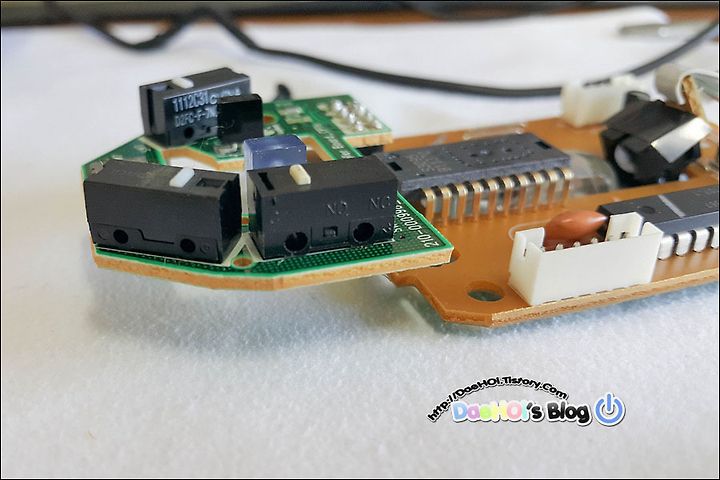

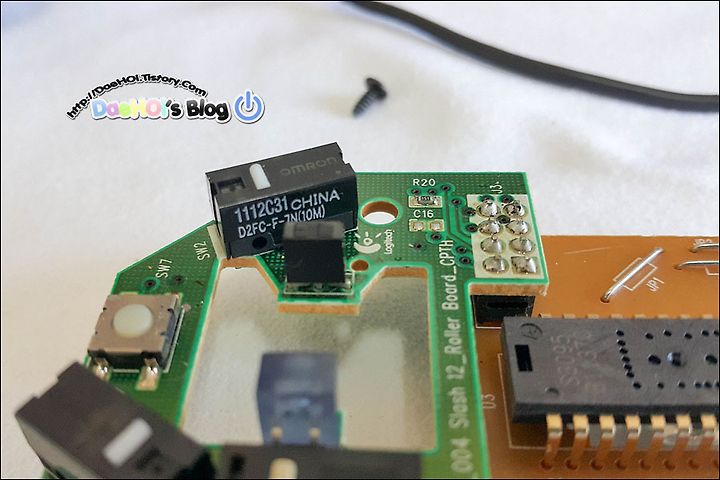

▲ 교체하려고 분해해서 유심히 살폅보니.. 휠버튼만 스위치가 다르네요..??



좌,우측 스위치는 옴론 차이나.. 그리고 휠버튼은 어디껀지.. 색상도 휠버튼만 조금 누리끼리하고.. 옴론 버튼과 조금 다릅니다..

그래서 더 일찍 고장나 버렸는지.. 알 수는 없지만요.. @_@

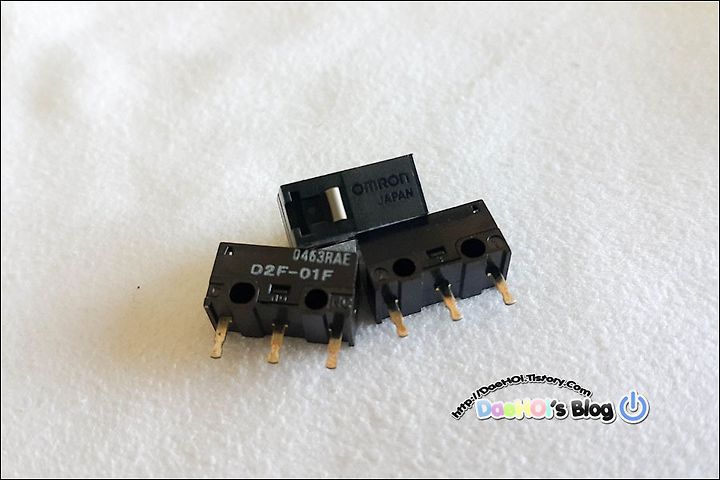

▲ 그리고 교체할 옴론 재팬 버튼들.. 아는형님이 던져주셨습니다.. 헤헤..

스위치 색상이 그레이 인 것 같은 느낌이네요..





자.. 이제 회사에서 스위치 교체!! 하려고 했는데.. 장비가 너무 안 좋아서.. ㅠ_ㅠ.. 집으로 왔습니다..

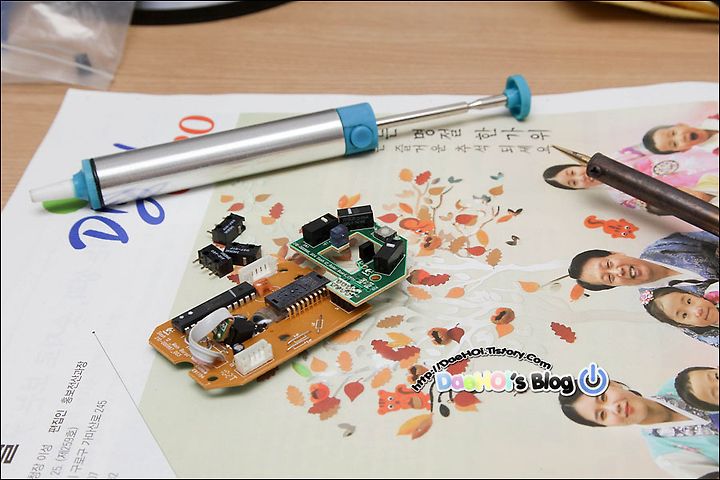

▲ 집에서 좋은 장비를 사용하는건 아니지만 회사에서는 아예 납땜이 불가능하더라구요.. ㅠ_ㅠ..

인두기로 납 녹이고, 흡입기로 납 제거해서 기존 스위치를 탈착합니다..

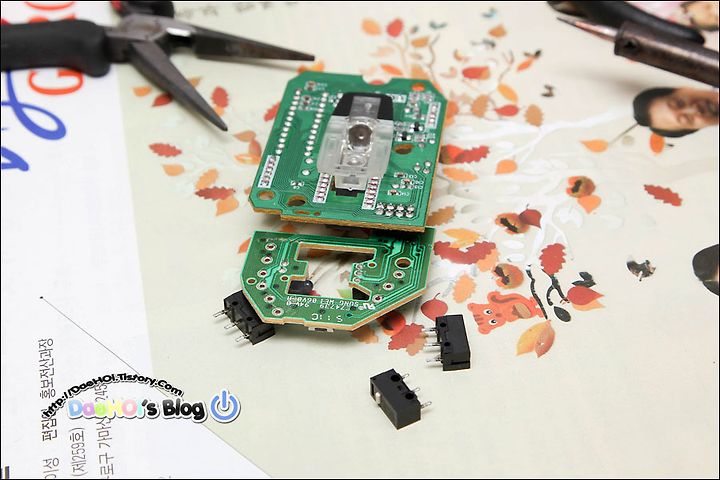

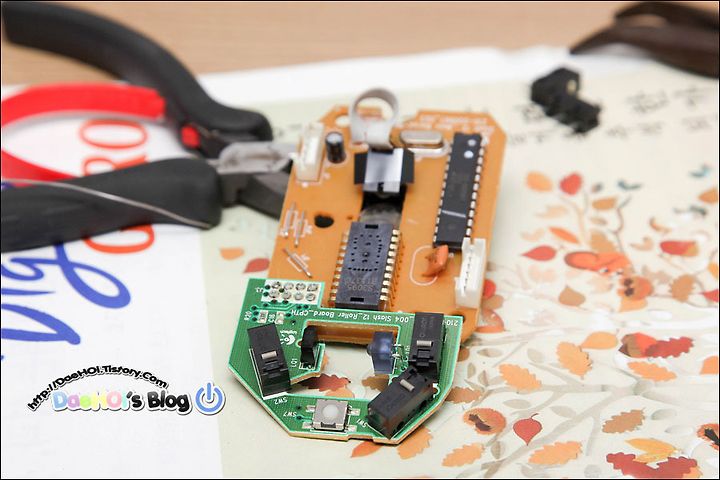

▲ 이왕 하는거 좌우측 스위치도 모두 교체하려고 모든 스위치를 다 제거했습니다..

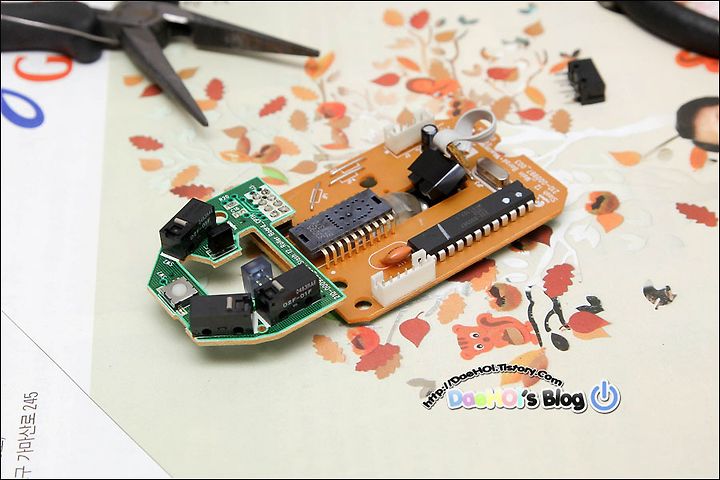

▲ 그리고 모두 옴론 재팬 스위치로 교체!! 스위치 버튼 색상으로도 구분이 되네요.. ㅋㅋ





▲ 그리고 케이블 결합 및 다시 조립!! 분해의 역순 입니다..





▲ 마지막으로 서퍼도 재장착.. 다시 안 붙는다고 해서 걱정했는데.. 다행히 잘 붙습니다.. ^^;





그런데.. 어랏.. 마우스 좌 클릭이 안 됩니다.. -_-..

조립이 잘못 되었나.. 어디가 이상한가.. 한참을 살펴보니..



기존 옴론 차이나와 옴론 재팬 스위치에서 버튼 높이가 살짝 다릅니다.. ㅠ_ㅠ..

옴로 재팬이 좀 높더라구요.. 그래서 다시 좌우 버튼은 옴론 차이나로 복구 했습니다..

옴로 재팬을 살짝 갈아내도 될텐데.. 조립 분해 하면서 서퍼가 걱정되더라구요..

몇번 분해 조립했으나.. 다행히 아직까진 잘 붙어있네요.. 휴~



스위치 교체로 로지텍 G400s를 한동안 더 사용할 수 있을 것 같습니다.. ㅎㅎ

개인적으로 손에 가장 잘 맞는 녀석이 MX518, G400s라 이녀석들만 쓰고 싶은데..

우레탄 코팅이 자꾸 벗겨져서 안타깝기는 합니다.. ^^;
